DS-MP7504

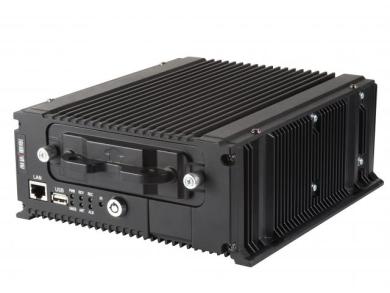

4-х канальный аналоговый видеорегистратор c GPS модулем HIKVISION
Разрешение при записи | Основной поток: 720p Суб-поток: CIF |
CVBS выход | 1 канал, авиационный разъем (1.0 Vp-p, 75Ω) 704×576 И 1 канал RS-422 |
VGA выход | 1 канал, 1920×1080 |
Аудиовход | 1 канал, авиационный разъем (линейный уровень, 600Ω) |
Частота к/с | G.711 |
Тип потока | Видео, Видео и аудио |
Двойной поток | Поддерживается |
Описание
Аналоговые видеорегистраторы – это устройства, ведущие видеозапись, а также передающие и сохраняющие полученные сигналы в системе CCTV. Важнейшими критериями при выборе такой техники являются несколько главных параметров, совместно определяющих всю работу системы. Одним из главных аспектов при осуществлении выбора видеорегистратора становится поддерживаемое им максимальное разрешение видеозаписи.
Разновидности аналоговых видеорегистраторов
Аналоговые видеорегистраторы отличаются между собой по цветности, особенностям конструкции и местам, в которых они размещаются. Стационарные камеры фиксируют только в определенном положении, следовательно, и записывают они лишь в доступной зоне видимости. Положение стационарных камер можно изменить лишь путем полного демонтажа и последующей переустановки. Поворотные камеры достаточно легко подстраивать благодаря возможности поворачивать их корпус. Управление видеорегистраторами осуществляется или механически или же диспетчером. Разрешение камер чаще всего составляет от 700 до 1200 ТВЛ.
Согласно местам размещения они делятся на:
- уличные, которые используются для наружного наблюдения. Такие регистраторы устанавливаются на всех участках, отличаются высоким разрешением, ведут запись в любое время суток, как в тени, так и находясь на солнце, есть возможность оснастить их ИК-подсветкой;
- внутренние, их можно монтировать в любых помещениях, как правило, они отличаются меньшей светочувствительностью, возможно использование среднего и высокого разрешения видеозаписи. Помимо этого данные камеры оснащаются встроенными объективами, существует возможность устанавливать их как скрытые.
Уличные регистраторы подразделяются на стандартные, купольные и миниатюрные. Стандартные регистраторы представляют собой черно-белые камеры, как поворотные, так и неповоротные. Миниатюрные можно маскировать, среди них встречаются устройства с цветным изображением. Купольные аналоговые видеорегистраторы обладают повышенной антивандальной защитой, оснащены ИК-подсветкой, надежно защищены от атмосферных осадков.
Выбор аналогового видеорегистратора
При выборе аналогового видеорегистратора лучше всего отталкиваться от правила "чем больше разрешение, чем четче изображение". Указанное в технических характеристиках видеорегистратора количество точек является разрешением видеозаписи.
В этом плане все они характеризуются следующими параметрами:
- разрешение 960H (960х576)
- полнокадровое разрешение (704х576),
- полкадровое разрешение (704х288),
- четвертькадровое разрешение (352х288).
При ведении видеозаписи в режиме реального времени форматом считается та скорость, при которой в секунду меняется двадцать пять кадров. Многим не совсем ясна и понятна некоторая информация, указанная в паспортах этих устройств, к примеру, такой параметр как скорость в триста кадров в секунду. Он показывает количество смен кадров во всей системе, значит, его необходимо разделить на количество каналов, полученное число полностью отразит скорость записи.
Все аналоговые видеорегистраторы имеют собственные особенности, оказывающие ключевое влияние на их работу. Наиболее распространены такие стандарты сжатия видео как Н.264, MPEG4 и MJPEG. Пожалуй, самым современным на данный момент выступает стандарт Н.264, представляющий собой модернизированный MPEG4. Такой видеорегистратор предоставляет возможности в получении не только качественной и точной передачи цветов, но и очень четкого изображения. Если говорить об объемах записей, то MPEG4 займет примерно в десять раз меньше места по сравнению с MJPEG, а Н.264 – вдвое меньший объем, нежели MPEG4.
Технические характеристики
Видео/аудиовход
Аналоговый видеовход | 4 канала (авиационный разъем), 1.0 Vp-p, 75 Ω |
Аудиовход | 4 канала (авиационный разъем), Линейный 1kΩ |
Запись
Разрешение при записи | Основной поток: 720p Суб-поток: CIF |
CVBS выход | 1 канал, авиационный разъем (1.0 Vp-p, 75Ω) 704×576 И 1 канал RS-422 |
VGA выход | 1 канал, 1920×1080 |
Аудиовход | 1 канал, авиационный разъем (линейный уровень, 600Ω) |
Частота к/с | G.711 |
Тип потока | Видео, Видео и аудио |
Двойной поток | Поддерживается |
Жесткий диск
Тип HDD | 2, 2.5” SATA |
Объем | до 1 Тб |
Беспроводная сеть
3G (опционально, -GW) | 1 внешняя антенна (WCDMA модуль) |
GNSS сервис | 1 антенна; GPS или BDS |
Wi-Fi (опционально, -WI) | 802.11 b/g/n, 2.4Ггц |
Наружные интерфейсы
Двусторонний аудиовход | G.722 |
Встроенный сенсор | 4 канала высокий/низкий уровень сигнала |
Тревожный вход | 3 канала высокий/низкий уровень сигнала |
Тревожный выход | 2 канала релейный выход |
Сетевые интерфейсы | 1 RJ45, 10M / 100M Ethernet интерфейс |
Интерфейсы | RS-232, RS-422 |
USB-интерфейс | 1, USB2.0 (на передней панели), 1 х авиационный разъем USB2.0 на задней панели |
Сим карта | 1 слот для SIM/ UIM карты |
Общие
Операционная система | Linux |
Метод управления | Пульт дистанционного управления и web-контроль |
Питание | Вход: +8 ~ +36В DC; Выход: 12В DC/2А, 5В DC/1А |
Потребляемая мощность | До 20Вт |
Рабочие условия | -25°C— +70°C, влажность 10 % ~ 90 % |
Размер | 202 × 85.5 × 253 мм |
Вес | ≤3кг (Без HDD и DVD привода) |
