СПЭК-7-2
Извещатель охраны периметра СПЭК
|
Параметр |
Значение |
|
|
Дальность действия, не более, м |
на открытой площадке |
25 |
|
|
в помещении |
60 |
|
Коэффициент запаса по оптическому сигналу, не менее |
на 25 метрах |
50 |
|
|
на 60 метрах |
6 |
Описание

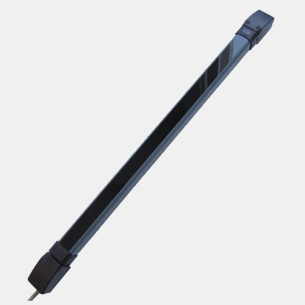

Извещатель охранный линейный оптико-электронный СПЭК-7-2
Извещатель охранный линейный оптико-электронный
ИО209-16/1 "СПЭК-7-2" 4372-007-27492215-98 ТУ
2-х лучевой ИК линейный извещатель с рабочей дальностью действия до 60 м в помещении и до 25 м на открытой площадке.
В комплект поставки входит:
- Колонка излучателей (КИ) с кабелем ( L = 1,5 м ) - 1 шт.
- Колонка фотоприемников (КФ) с кабелем ( L = 1,5 м ) - 1 шт.
- Комплект принадлежностей - 1 компл.
- Руководство по эксплуатации - 1 экз.
Подробная информация:
Извещатель предназначен для обнаружения проникновения на охраняемый объект (открытая площадка, периметр, закрытое помещение) и формирования извещения о проникновении.
Блокировка прямолинейного участка охраняемого объекта осуществляется с помощью потока инфракрасного (ИК) излучения, создаваемого в КИ и принимаемого КФ.
Извещатель формирует два ИК луча на расстоянии 35 см между ними, тем самым образуя ИК барьер высотой 35 см.
На корпусе КФ извещателя размещены световые индикаторы, отображающие извещения: «Тревога», «Настройка», «Уровень», «Предустановки», «Работа в линии синхронизации», «Неправильное подключение».
На корпусе КИ извещателя размещен световой индикатор, отображающий извещения: «Работа», «Работа в линии синхронизации», «Неправильное подключение».
КФ извещателя имеет оптоэлектронное реле с переключающими контактами для выдачи извещения о тревоге.
При отсутствии напряжения питания извещатель выдает извещение о тревоге.
Извещатель рассчитан на непрерывную круглосуточную работу.
Извещатель обеспечивает взаимозаменяемость однотипных блоков.
Особенности:
- Юстировка КИ и КФ только по светодиодным индикаторам
- Дистанционный контроль функционирования
- Дискретная установка чувствительности: 50, 100, 200, 500 мс
- Программирование числа лучей для выдачи извещения ТРЕВОГА
- Программирование длительности выдачи извещения ТРЕВОГА
- Автоматическая синхронизация до пяти извещателей одной модификации в одном ИК барьере
- Индикация настройки, работы генератора, тревоги
Технические характеристики
|
Параметр |
Значение |
|
|
Дальность действия, не более, м |
на открытой площадке |
25 |
|
|
в помещении |
60 |
|
Коэффициент запаса по оптическому сигналу, не менее |
на 25 метрах |
50 |
|
|
на 60 метрах |
6 |
|
Число ИК-лучей |
2 |
|
|
Число рабочих частот ИК-излучения |
5 |
|
|
Напряжение питания постоянного тока, В |
10,2 … 30 |
|
|
Потребляемый ток, не более, мА |
55 |
|
|
Чувствительность, мс |
50; 100; 200; 500 |
|
|
Помехозащищенность, мс |
35 ... 350 |
|
|
Помехоустойчивость от электроосветительных приборов, не менее, лк |
2000 |
|
|
Помехоустойчивость от солнца, галогенных ламп, не менее, лк |
50000 |
|
|
Выход извещения ТРЕВОГА |
переключающие контакты оптореле |
|
|
Длительность извещения ТРЕВОГА, не менее, с |
0.05; 0.2; 0.5; 3; 10 |
|
|
Выход извещения ДОСТУП |
отсутствует |
|
|
Поворот оптического узла по вертикали, ° |
отсутствует |
|
|
Поворот оптического узла по горизонтали, ° |
± 90 |
|
|
Рабочий диапазон температур, °С |
- 40 …+ 40 |
|
|
Габариты КИ и КФ, ШхВхГ, мм |
35х572х36 |
|
|
Масса, не более, кг |
1 |
|
